Κατανόηση του κανόνα 10/13 για εναλλάκτες θερμότητας κελύφους και σωλήνων: Οδηγός για νέους μηχανικούς

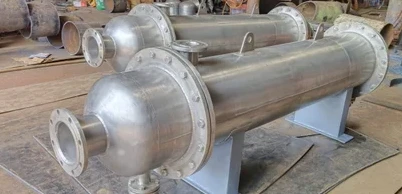

Ο Κανόνας 10/13 παρέχει καθοδήγηση για τον προσδιορισμό των πιέσεων σχεδιασμούεναλλάκτες θερμότητας κελύφους και σωλήνα.
Με απλά λόγια, διασφαλίζει ότι η πίεση σχεδιασμού της πλευράς με χαμηλότερη πίεση (είτε είναι το κέλυφος είτε η πλευρά του σωλήνα) ρυθμίζεται τουλάχιστον στο 10/13 της πίεσης σχεδιασμού της πλευράς με υψηλότερη πίεση.
Γιατί είναι σημαντικός ο κανόνας 10/13;
Αυτός ο κανόνας παίζει καθοριστικό ρόλο στη διασφάλιση της ασφάλειας και της απόδοσης των εναλλάκτη θερμότητας. Με την τήρηση αυτής της αρχής, ελαχιστοποιούμε τον κίνδυνο μηχανικής βλάβης, ιδιαίτερα κατά τη διάρκεια απροσδόκητων συμβάντων όπως ρήξεις σωλήνα.
Παράδειγμα: Εξετάστε τα δεδομένα σχεδιασμού για έναν εναλλάκτη θερμότητας κελύφους και σωλήνα όπου η πίεση σχεδιασμού στην πλευρά του κελύφους είναι 34 barg και η πίεση σχεδιασμού στην πλευρά του σωλήνα είναι 43 barg. Εάν συμβεί ρήξη σωλήνα, το κέλυφος θα αντιμετωπίσει πίεση 43 barg.
Μπορεί το κέλυφος να αντέξει την πίεση; Ναι, μπορεί. Το κέλυφος έχει υδροδοκιμαστεί σε 1,3 × 34 barg=44.2 barg. Επομένως, η πίεση σχεδιασμού του κελύφους πρέπει να είναι 10/13 της μέγιστης επιτρεπόμενης πίεσης εργασίας (MAWP) του σωλήνα.
Σε αυτήν την περίπτωση, 10/13 × 43.7=33.6 barg (στρογγυλοποίηση στο 34).
Ακολουθούν μερικά βασικά σημεία που σχετίζονται με το ASME VIII Div 1
Υδροδοκιμή: Μετά την κατασκευή ενός δοχείου πίεσης ή ενός εναλλάκτη θερμότητας, πραγματοποιείται υδροστατική δοκιμή. Αυτή η δοκιμή αξιολογεί την ακεραιότητα του εξοπλισμού γεμίζοντας τον με νερό και ασκώντας πίεση.
Πίεση δοκιμής: Το ASME VIII Div 1 καθορίζει ότι η πίεση δοκιμής πρέπει να είναι τουλάχιστον 1,3 φορές μεγαλύτερη από το MAWP.
Σύναψη:Η τιμή 10/13 διασφαλίζει ότι ακόμα κι αν η πίεση στην κάτω πλευρά αυξηθεί για να ταιριάζει με την υψηλότερη πλευρά, δεν θα υπερβεί το όριο πίεσης δοκιμής.
Ένας άλλος τρόπος για να διασφαλιστεί η ασφάλεια του συστήματος μπορεί να γίνει με την εγκατάσταση συστήματος βαλβίδας εκτόνωσης πίεσης στην πλευρά χαμηλότερης πίεσης.
Εάν χρειάζεστε έναν προσαρμοσμένο εναλλάκτη θερμότητας για ειδικές συνθήκες εργασίας (π.χ. δομή υπερ-υψηλής πίεσης, υλικό από κράμα τιτανίου, σχεδιασμός καναλιών πολλαπλών-ροών), μπορείτε να στείλετε ένα ερώτημα ή να επικοινωνήσετε μαζί μας ανά πάσα στιγμή. Μετά από-εις βάθος επικοινωνία, θα σας παραδώσουμε συγκεκριμένες προδιαγραφές και τεχνικά σχέδια.
E-mail:global@gneesteels.com
FAQ
Ε: Ποιος είναι ο κανόνας 10 13 για τον εναλλάκτη θερμότητας κελύφους και σωλήνα;
Α: Με απλά λόγια, διασφαλίζει ότι η πίεση σχεδιασμού της πλευράς με χαμηλότερη πίεση (είτε είναι το κέλυφος είτε η πλευρά του σωλήνα) έχει ρυθμιστεί τουλάχιστον στο 10/13 της πίεσης σχεδιασμού της πλευράς με υψηλότερη πίεση.
Ε: Ποια είναι τα πλεονεκτήματα ενός εναλλάκτη θερμότητας με κέλυφος και σωλήνα;
Α: Έχουν επίσης αξιοσημείωτα πλεονεκτήματα συντήρησης: Οι εναλλάκτες θερμότητας κελύφους και σωλήνων έχουν κατασκευή που προσφέρεται για απλοποιημένη συντήρηση, αυξημένη ασφάλεια και γενικά{0}}λειτουργίες χωρίς προβλήματα. Ο σχεδιασμός των εναλλάκτη θερμότητας κελύφους και σωλήνων επιτρέπει τη γρήγορη αναγνώριση διαρροών και την προστασία από την υπόλοιπη μονάδα.
Ε: Τι είναι ο εναλλάκτης θερμότητας και η λειτουργία του;
Α: Ένας εναλλάκτης θερμότητας είναι ένα σύστημα που χρησιμοποιείται για τη μεταφορά θερμότητας μεταξύ μιας πηγής και ενός ρευστού εργασίας. Οι εναλλάκτες θερμότητας χρησιμοποιούνται τόσο σε διαδικασίες ψύξης όσο και σε διαδικασίες θέρμανσης. Τα υγρά μπορεί να διαχωρίζονται από ένα συμπαγές τοίχωμα για να αποφευχθεί η ανάμειξη ή μπορεί να έρχονται σε άμεση επαφή.
Ε: Ποιοι είναι οι τρεις τύποι εναλλάκτη θερμότητας;
Α: Η ταξινόμηση βάσει κατασκευής- κατηγοριοποιεί τους εναλλάκτες θερμότητας με βάση τη φυσική δομή και το σχεδιασμό τους. Περιλαμβάνει τύπους όπως εναλλάκτες θερμότητας κελύφους και σωλήνα, πλάκας και σωλήνα με πτερύγια, ο καθένας με ξεχωριστά χαρακτηριστικά και πλεονεκτήματα στις εφαρμογές μεταφοράς θερμότητας.
Ε: Πού χρησιμοποιείτε έναν εναλλάκτη θερμότητας;
Α: Οι εναλλάκτες θερμότητας χρησιμοποιούνται σε μια σειρά εφαρμογών, όπως κλιματισμό, χημικά εργοστάσια, πετροχημικά εργοστάσια, διυλιστήρια πετρελαίου, σταθμούς παραγωγής ενέργειας, επεξεργασία φυσικού αερίου, ψύξη, επεξεργασία λυμάτων και θέρμανση χώρων.
