Διαδικασία κατασκευής εναλλάκτη θερμότητας – Από το σχεδιασμό έως τη δοκιμή

Εναλλάκτης θερμότηταςείναι απαραίτητα για τη μεταφορά θερμότητας μεταξύ δύο ή περισσότερων ρευστών. Είναι ζωτικής σημασίας για τις διεργασίες διύλισης και την ενίσχυση της θερμικής απόδοσης σε φαρμακευτικά προϊόντα, πετρέλαιο και φυσικό αέριο, επεξεργασία τροφίμων, χημικά και ηλεκτροπαραγωγικά εργοστάσια.

Ένας από τους κορυφαίους κατασκευαστές εναλλάκτη θερμότητας στην Ινδία, η GNEE, έχει ειδικά-σχεδιασμό και κατασκευή εναλλάκτη θερμότητας πλάκας, αερόψυξης, κελύφους και σωλήνα, κυματοειδούς σωλήνα με πτερύγια για περισσότερα από 17 χρόνια. Με τις υπερσύγχρονες- εγκαταστάσεις παραγωγής μας, έχουμε κερδίσει την εμπιστοσύνη πολλών επιχειρήσεων σε όλο τον κόσμο παρέχοντας αξιόπιστες, ανθεκτικές στη διάβρωση-λύσεις ανταλλαγής θερμότητας υψηλής-απόδοσης.

Αντιμετωπίζουμε στρατηγικά τις μοναδικές απαιτήσεις των πελατών που καλύπτουν διάφορους τομείς, αξιοποιώντας τον εκλεπτυσμένο σχεδιασμό-σε-δυνατότητες παράδοσης και την τεχνογνωσία-εσωτερικών μηχανικών.

Οι εναλλάκτες θερμότητας είναι ζωτικής σημασίας σε διαφορετικές βιομηχανικές διεργασίες καθώς μεταφέρουν θερμική ενέργεια από το ένα ρεύμα ρευστού στο άλλο. Γι' αυτό εξέχουσακατασκευαστές εναλλάκτη θερμότητας κελύφους και σωλήνων στην Ινδίαπαρακολουθεί τη διαδικασία κατασκευής για να διατηρεί τη βέλτιστη απόδοση, αξιοπιστία και ασφάλεια.

Κατασκευάζεται χρησιμοποιώντας το θερμικό μοντέλο για τον υπολογισμό της απόδοσης υπό συγκεκριμένες συνθήκες. Η κατασκευή του εναλλάκτη θερμότητας είναι μια περίπλοκη διαδικασία που περιλαμβάνει τις ακόλουθες φάσεις:

• Διαδικασία Θερμικού Σχεδιασμού
• Λεπτομερής Διαδικασία Μηχανικής και Σχεδιασμού
• Διαδικασία Παραγωγής
• Διαδικασία συγκόλλησης και συναρμολόγησης
• Δοκιμές και προετοιμασία αποστολής
• Τελική μεταφορά και επιτόπιοι-Επιθεωρήσεις
• Ας κατανοήσουμε κάθε φάση λεπτομερώς για να καταλάβουμε πόσο κορυφαίοκατασκευαστές εναλλάκτη θερμότηταςεξασφάλιση ποιότητας κατά την κατασκευή εναλλάκτη θερμότητας.

Η φάση σχεδιασμού είναι ζωτικής σημασίας για την παραγωγή βελτιστοποιημένων βιομηχανικών εναλλακτών θερμότητας που μεγιστοποιούν την αποτελεσματικότητα μεταφοράς θερμότητας πελάτη. Η έμπειρη ομάδα σχεδιαστών και μηχανικών σε κατασκευαστές εναλλάκτη θερμότητας στην Ινδία διαπιστώνει τον βέλτιστο τύπο, τη διαμόρφωση, τα υλικά κατασκευής και τις τεχνικές προδιαγραφές του εναλλάκτη θερμότητας με βάση τις παραμέτρους κάθε έργου.

Το λογισμικό παρέχεται με θερμοκρασίες λειτουργίας, λειτουργία θερμότητας, τύπους και ιδιότητες υγρών, ρυθμούς ροής, μειώσεις πίεσης και ρυθμούς ροής για τη δημιουργία εξειδικευμένων σχεδίων.

Η ομάδα σχεδιασμού προσομοιώνει τη θερμική και μηχανική απόδοση του βιομηχανικού εναλλάκτη θερμότητας υπό πραγματικές συνθήκες λειτουργίας χρησιμοποιώντας τεχνικές υπολογιστικής ρευστοδυναμικής. Αυτή η εικονική δοκιμή μεγιστοποιεί τον ρυθμό μεταφοράς θερμότητας ενώ επικυρώνει την ασφάλεια και την αξιοπιστία. Η φιλική προς τον χρήστη διεπαφή λογισμικού διευκολύνει επίσης τη συνεργασία των πελατών για να προσαρμόσει ακριβώς το σχέδιο στις απαιτήσεις της διαδικασίας τους.

Σε συνεργασία με τις ομάδες μηχανικής, ποιότητας και κατασκευής, εκτελούνται πολλές επαναλήψεις σχεδιασμού για τη βελτιστοποίηση της πρόσβασης επιθεώρησης, του κόστους, της συντήρησης, της σκοπιμότητας κατασκευής και άλλων κρίσιμων παραγόντων.

Η φάση της κατασκευής ξεκινά με βασικά υλικά που υφίστανται διαμόρφωση, μηχανική κατεργασία και συγκόλληση για την κατασκευή τους σε κύρια εξαρτήματα βιομηχανικών εναλλάκτη θερμότητας. Οι κύλινδροι καναλιού και κελύφους είναι συνήθως ελασματοποιημένες και συγκολλημένες πλάκες (με διάμετρο μεγαλύτερη από 24-ίντσες) ή σωλήνες (24-ίντσες ή μικρότερη διάμετρος). Ανάλογα με το πάχος, τα φύλλα σωλήνα μπορεί να είναι πλάκα ή σφυρηλάτηση, κατεργασμένα και τρυπημένα. Οι φλάντζες είναι δακτύλιοι θερμής σφυρηλάτησης και τα διαφράγματα είναι υλικά πλάκας που επεξεργάζονται και τρυπούνται. Οι σωλήνες διατίθενται σε διάφορες παραλλαγές, όπως χωρίς ραφή και συγκολλημένοι, και είναι διαθέσιμοι σε πολλές τυπικές διαμέτρους και πάχη. Οι σωλήνες μπορούν να λυγιστούν σε σχήμα U και να κοπούν στο μήκος όπως απαιτείται από τους κατασκευαστές εναλλάκτη θερμότητας στην Ινδία.

Έτσι, η κατασκευή των εναλλάκτη θερμότητας κελύφους και σωλήνων μπορεί να ταξινομηθεί σε τέσσερις φάσεις:

• Λειτουργίες μηχανημάτων και γεώτρησης
• Εργασίες συγκόλλησης
• Συναρμολόγηση δέσμης
• Τελική και δοκιμαστική συναρμολόγηση

Η συγκόλληση και η συναρμολόγηση βιομηχανικών εναλλάκτη θερμότητας αποτελούν ένα κομβικό στάδιο στην κατασκευή, απαιτώντας σημαντική ακρίβεια και ικανότητα. Οι κατασκευαστές στην Ινδία χρησιμοποιούν πολύπλοκες μεθοδολογίες συγκόλλησης όπως συγκόλληση TIG, MIG, τροχιακή και συγκόλληση με λέιζερ για να εγγυηθούν την ακεραιότητα και τη στεγανότητα των αρθρώσεων σύμφωνα με παγκόσμιους κώδικες και πρότυπα. Οι πιστοποιημένοι ASME-με μεγάλη εμπειρία οξυγονοκολλητές συμμορφώνονται με τις βέλτιστες πρακτικές χρησιμοποιώντας εξαρτήματα για την εξασφάλιση της ακρίβειας των διαστάσεων.

GNEEχρησιμοποιεί αναλώσιμα όπως μεταλλικά-ειδικά καλώδια πλήρωσης και αυτόματη τροχιακή συγκόλληση για την παραγωγή άψογων, ομοιόμορφων συγκολλήσεων για μεγάλους βιομηχανικούς εναλλάκτες θερμότητας.

Οι ακτινογραφικές δοκιμές και άλλες μη καταστροφικές διαδικασίες ελέγχου επικυρώνουν τις συγκολλήσεις. Επιπλέον, κάθε εναλλάκτης θερμότητας υποβάλλεται σε αυστηρές δοκιμές διαρροής υδροηλεκτρικού και ηλίου για να διασφαλιστεί ότι είναι στεγανός-. Η ομάδα διασφάλισης ποιότητας εξετάζει σχολαστικά κάθε άρθρωση. Οι κορυφαίοι κατασκευαστές εναλλάκτη θερμότητας στην Ινδία τηρούν αυστηρά πρωτόκολλα για να ανταποκρίνονται στα τυπικά όργανα συγκόλλησης, συμπεριλαμβανομένου του thermowell.

Η λειτουργία της διασφάλισης ποιότητας είναι κρίσιμη για την παραγωγή αξιόπιστων εναλλακτών θερμότητας κελύφους και σωλήνων. Το GNEE χρησιμοποιεί μια αυστηρή διαδικασία επιθεώρησης εισερχόμενου υλικού για να διασφαλίσει την ακεραιότητα των εξαρτημάτων.

Οι εξαντλητικές διαδικασίες δοκιμών εκτελούνται σε πολλαπλά στάδια για να διασφαλιστεί η ακεραιότητα της απόδοσης. Κάθε εναλλάκτης θερμότητας υποβάλλεται σε δοκιμή διαρροής ενώ βρίσκεται υπό πίεση στον αέρα ή το νερό.

Η απόδοση αξιολογείται κατά τη διάρκεια της τελικής δοκιμής υπό προσομοιωμένες συνθήκες διεργασίας.

• Πιστοποίηση σφραγίδας ASME 'U' για ακεραιότητα πίεσης
• Σφραγίδα ASME 'R' για επισκευές και μετατροπές
• Σήμανση CE που επιβεβαιώνει την ασφάλεια του προϊόντος.
• ISO 9001:2015 για τη διαχείριση ποιότητας

Σε συνδυασμό με προηγμένο εξοπλισμό δοκιμών και βαθμονόμηση που μπορούν να εντοπιστούν στα εθνικά πρότυπα, η διαρροή, ο ρυθμός μεταφοράς θερμότητας και η πτώση πίεσης μετρώνται επίσης με εξαιρετική ακρίβεια. Οι εναλλάκτες θέρμανσης λαμβάνουν την τελική κύρωση για αποστολή σε πελάτες μόνο αφού ολοκληρώσουν όλες τις δοκιμές.

Η βιομηχανία κατασκευής εναλλάκτη θερμότητας συμμορφώνεται με αυστηρά πρωτόκολλα δοκιμών για να επαληθεύσει ότι κάθε μονάδα πληροί τις προδιαγραφές σχεδιασμού πριν από την αποστολή της στους πελάτες. Οι ομάδες ποιοτικού ελέγχου χρησιμοποιούν τυποποιημένες δοκιμές για τη διεξαγωγή διεξοδικών εκτιμήσεων θερμικής απόδοσης και μηχανικής ακεραιότητας.

Τα ακριβή όργανα παρακολουθούν τις πιέσεις του πυρήνα, τις θερμοκρασίες και τους ρυθμούς μεταφοράς θερμότητας καθ' όλη τη διάρκεια της διαδικασίας εκτόξευσης για να διασφαλίσουν ότι πληρούνται οι θερμικές υποχρεώσεις. Οι αξιολογήσεις υδροστατικής και πνευματικής πίεσης εκτελούνται καλύτερα από τις προβλεπόμενες πιέσεις σχεδιασμού. Η φασματομετρία μάζας ηλίου ανιχνεύει έστω και ελάχιστη διαρροή με ακριβή ακρίβεια. Η δοκιμή κρίσιμου εξοπλισμού, όπως όργανα, βαλβίδες και παρεμβύσματα ακολουθεί τα σχέδια δοκιμών.

Μετά την επαλήθευση της θερμικής υδραυλικής και της μηχανικής ακεραιότητας, το εξωτερικό τελειώνει με μόνωση, προστατευτικές επιστρώσεις και στίλβωση. Οι ενώσεις που αναστέλλουν τη διάβρωση-και οι σωστές πρακτικές χειρισμού του υλικού αποτρέπουν τη ζημιά κατά τη μεταφορά.

Οι εναλλάκτες θερμότητας είναι προσαρμοσμένοι-από ομάδες συσκευασίας εξαγωγής με επαρκή επένδυση για την αποφυγή ελαττωμάτων κατά τη διεθνή μεταφορά.

Τα ξηραντικά χρησιμοποιούνται για την ενίσχυση των ευαίσθητων περιοχών για την πρόληψη της εισροής υγρασίας. Η ετοιμότητα{1}}εξαγωγής των εμπορευματοκιβωτίων επαληθεύεται μέσω ελέγχων συμμόρφωσης πριν από τη σφράγισή τους για μεταφορά σε εγκαταστάσεις πελατών. Σε σοβαρά βιομηχανικά περιβάλλοντα, οι εναλλάκτες θερμότητας λειτουργούν με ασφάλεια για πολλά χρόνια λόγω της εφαρμογής αυστηρών πρωτοκόλλων.

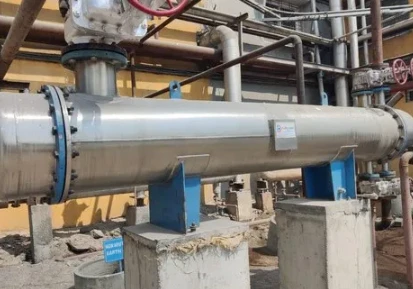

Μετά τη μεταφορά, την εγκατάσταση και την επιτόπια επιθεώρηση-η ομάδα επιτόπου διασφαλίζει την απρόσκοπτη εγκατάσταση στο περιβάλλον και την ασφαλή λειτουργία. Η ομάδα επιθεώρησης ελέγχει για διαρροές, επαληθεύει τους ρυθμούς ροής υγρών και τις διαφορές θερμοκρασίας και παρακολουθεί τη συνολική απόδοση.

Ως αξιόπιστος κατασκευαστής εναλλάκτη θερμότητας κελύφους και σωλήνων στην Ινδία, η GNEE διατηρεί-εγκαταστάσεις παγκόσμιας κλάσης και εφαρμόζει αυστηρές διαδικασίες για την παροχή ανθεκτικών στη διάβρωση{1}}εναλλάκτες θερμότητας κελύφους και σωλήνων που πληρούν τα διεθνή πρότυπα διατηρώντας παράλληλα υψηλή απόδοση.

Γνωρίζουμε πώς να ανταποκρινόμαστε σε όλες τις απαιτήσεις σας στον εναλλάκτη θερμότητας, είτε πρόκειται για σημαντική επένδυση κεφαλαίου είτε για επιτακτική απαίτηση αντικατάστασης. Συνδεθείτε με τους ειδικούς μας για να αποκτήσετε έναν προσαρμοσμένο και συμβατό με τους κανονισμούς-βιομηχανικό εναλλάκτη θερμότητας που καλύπτει τις ανάγκες σας.
