Εναλλάκτες θερμότητας στη Νέα Ενεργειακή Βιομηχανία

Εφαρμογή και Τεχνολογική Καινοτομία Εναλλακτών Θερμότητας Shell και Tube στη Νέα Ενεργειακή Βιομηχανία

Εν μέσω του παγκόσμιου κύματος ενεργειακής μετάβασης, η νέα ενεργειακή βιομηχανία, με πυρήνα την αιολική ενέργεια, τα φωτοβολταϊκά, την ενέργεια υδρογόνου, τη γεωθερμική ενέργεια κ.λπ., οδηγεί τον μετασχηματισμό της ενεργειακής δομής προς την καθαριότητα και τη χαμηλή ανθρακοποίηση.

Ως εξοπλισμός ακρογωνιαίος λίθος στον τομέα της βιομηχανικής ανταλλαγής θερμότητας, οι εναλλάκτες θερμότητας κελύφους και σωλήνων, βασιζόμενοι στα χαρακτηριστικά τους όπως αποτελεσματική μεταφορά θερμότητας, αντοχή σε υψηλές θερμοκρασίες και υψηλές πιέσεις και ισχυρή προσαρμοστικότητα, έχουν επιδείξει μοναδική αξία εφαρμογής στο νέο ενεργειακό πεδίο.

Αυτό το άρθρο θα αναλύσει τον βασικό τους ρόλο στη νέα βιομηχανία ενέργειας από τρεις πτυχές: τεχνικές αρχές, τυπικά σενάρια εφαρμογής και μελλοντικές κατευθύνσεις ανάπτυξης.

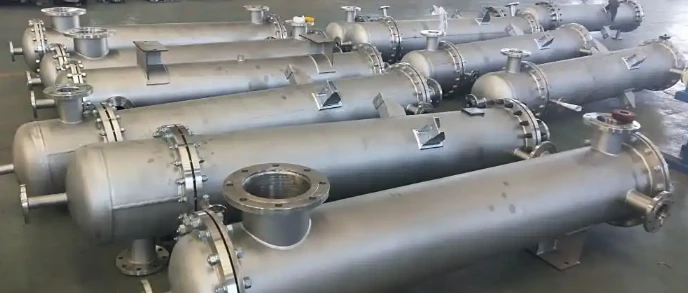

Οι εναλλάκτες θερμότητας κελύφους και σωλήνων επιτυγχάνουν ανταλλαγή θερμότητας μέσω της αντίθετης ροής θερμού ρευστού μέσα στους σωλήνες και ψυχρού ρευστού στην πλευρά του κελύφους, με τα βασικά τους πλεονεκτήματα να αντικατοπτρίζονται στις ακόλουθες πτυχές:

Βελτιστοποιημένος μηχανισμός μεταφοράς θερμότητας: Ο σχεδιασμός αντίθετου ρεύματος υιοθετείται για τη βελτίωση της απόδοσης μεταφοράς θερμότητας και σε συνδυασμό με τεχνολογίες βελτίωσης της μεταφοράς θερμότητας, όπως σπειροειδείς στροβιλιστές και σωλήνες με πτερύγια, η ένταση αναταράξεων αυξάνεται σημαντικά. Για παράδειγμα, μια επιχείρηση αιολικής ενέργειας αύξησε τον συντελεστή μεταφοράς θερμότητας του συστήματος λαδιού ψύξης κατά 30% και μείωσε την κατανάλωση ενέργειας του εξοπλισμού κατά 15% εισάγοντας σπειροειδείς στροβιλιστές στους σωλήνες.

Δομική προσαρμοστικότητα: Τα δομικά σχέδια όπως οι σωλήνες U-και οι πλωτές-τύποι κεφαλών μπορούν να προσαρμοστούν σε υψηλές-θερμοκρασίες-διαφορετικές συνθήκες εργασίας. Για παράδειγμα, σε σενάρια συμπύκνωσης ατμού υψηλής-θερμοκρασίας στην παραγωγή ενέργειας υδρογόνου, η σχεδίαση φύλλου μονού σωλήνα U-μειώνει τα σημεία διαρροής, με χωρητικότητα πίεσης- έως και 10 MPa.

Καινοτομία υλικών: Για ειδικά μέσα στο νέο ενεργειακό πεδίο, χρησιμοποιούνται υλικά που είναι ανθεκτικά στη διάβρωση{{0}, όπως ο διπλός ανοξείδωτος χάλυβας και τα κράματα τιτανίου. Για παράδειγμα, σε μονάδες αφαλάτωσης θαλασσινού νερού, η αντοχή στη διάβρωση των ιόντων χλωρίου των εναλλάκτη θερμότητας διπλής όψης από ανοξείδωτο χάλυβα είναι 3 φορές μεγαλύτερη από 316 λίτρα, με διάρκεια ζωής άνω των 20 ετών.

1. Τομέας Αιολικής Ενέργειας: Κλειδί για τη Θερμική Διαχείριση Εξοπλισμού

Στις σύγχρονες ανεμογεννήτριες, τα βασικά εξαρτήματα όπως οι μετατροπείς συχνότητας και οι γεννήτριες έχουν επείγουσα ανάγκη για απαγωγή θερμότητας. Οι εναλλάκτες θερμότητας κελύφους και σωλήνων επιτυγχάνουν ακριβή έλεγχο θερμοκρασίας μέσω συστημάτων ψύξης νερού-ή λαδιού-:

Ψύξη γεννήτριας: Μια επιχείρηση αιολικής ενέργειας χρησιμοποιεί πλωτούς-εναλλάκτες θερμότητας για να μεταφέρει θερμότητα από το εσωτερικό της γεννήτριας στο σύστημα νερού ψύξης, διασφαλίζοντας ότι ο εξοπλισμός λειτουργεί σε σταθερή θερμοκρασία κάτω από 60 βαθμούς και μειώνοντας το ποσοστό αστοχίας κατά 40%.

Προστασία μετατροπέα συχνότητας: Στο κύκλωμα ψύξης των μετατροπέων συχνότητας, οι εναλλάκτες θερμότητας υιοθετούν ένα σχέδιο εξαναγκασμένης μεταφοράς για τον έλεγχο της θερμοκρασίας των μονάδων IGBT εντός ασφαλούς εύρους, επεκτείνοντας τη διάρκεια ζωής του εξοπλισμού κατά 3-5 χρόνια.

2. Τομέας ηλιακής ενέργειας: Βασικά εξαρτήματα για τη μετατροπή θερμικής ενέργειας

Στα συστήματα συγκεντρωμένης ηλιακής ενέργειας (CSP), οι εναλλάκτες θερμότητας κελύφους και σωλήνων διαδραματίζουν βασικό ρόλο στη συλλογή, μετάδοση και αποθήκευση θερμικής ενέργειας:

Μετάδοση θερμικής ενέργειας: Ένας σταθμός ηλεκτροπαραγωγής CSP χρησιμοποιεί εναλλάκτες θερμότητας από κεραμικό σύνθετο σωλήνα με επίστρωση καρβιδίου του πυριτίου-, οι οποίοι μπορούν να αντέξουν υψηλές θερμοκρασίες 1200 μοιρών. Αυτοί οι εναλλάκτες μεταφέρουν αποτελεσματικά τη θερμική ενέργεια που παράγεται από τους συλλέκτες ηλιακής ακτινοβολίας στο σύστημα αποθήκευσης θερμότητας τετηγμένου αλατιού, με ρυθμό απώλειας θερμότητας μικρότερο από 5%.

Σύστημα αποθήκευσης θερμότητας: Στη διαδικασία αποθήκευσης θερμότητας τετηγμένου αλατιού, οι εναλλάκτες θερμότητας πραγματοποιούν διαδοχική χρήση θερμότητας μέσω ενός σχεδιασμού πολλαπλών-σωλήνων-, αυξάνοντας την απόδοση αποθήκευσης ενέργειας στο 92% και υποστηρίζοντας τον σταθμό παραγωγής ηλεκτρικής ενέργειας να παράγει συνεχώς ηλεκτρική ενέργεια για περισσότερες από 6 ώρες τη νύχτα.

3. Τομέας Ενέργειας Υδρογόνου: Διπλή Εγγύηση Ασφάλειας και Απόδοσης

Στις κυψέλες καυσίμου υδρογόνου και στις διαδικασίες παραγωγής υδρογόνου, οι εναλλάκτες θερμότητας κελύφους και σωλήνων παίζουν πολλαπλούς ρόλους:

Ψύξη κυψελών καυσίμου: Μια επιχείρηση οχημάτων με ενέργεια υδρογόνου υιοθετεί υγρούς-εναλλάκτες θερμότητας κελύφους και σωλήνων με ψύξη για τον έλεγχο της θερμοκρασίας της στοίβας κυψελών εντός του εύρους 65±2 μοιρών, αυξάνοντας την πυκνότητα ισχύος κατά 20%. Εν τω μεταξύ, η τεχνολογία ανίχνευσης διαρροής φασματομετρίας μάζας ηλίου χρησιμοποιείται για την επίτευξη ευαισθησίας ανίχνευσης ρυθμού διαρροής 10-6 Pa·m3/s.

Παραγωγή Υδρογόνου: Στη διαδικασία παραγωγής υδρογόνου με ηλεκτρόλυση νερού, οι εναλλάκτες θερμότητας ανακτούν την απορριπτόμενη θερμότητα μέσω ενός κύκλου συμπίεσης ατμών, μειώνοντας την κατανάλωση ενέργειας ανά μονάδα παραγωγής υδρογόνου κατά 18%. Οι υποστηρικτικοί εναλλάκτες θερμότητας από κράμα τιτανίου μπορούν να αντέξουν εξαιρετικά διαβρωτικά μέσα όπως το υγρό φωσφορικό οξύ, επεκτείνοντας τη διάρκεια ζωής τους στα 15 χρόνια.

4. Τομέας Γεωθερμικής Ενέργειας: Μοντέλο Αποτελεσματικής Αξιοποίησης Πόρων

Στα συστήματα παραγωγής και θέρμανσης γεωθερμικής ενέργειας, οι εναλλάκτες θερμότητας κελύφους και σωλήνων επιτρέπουν την αλματώδη ανάπτυξη γεωθερμικών ρευστών:

Διαδικασία παραγωγής ενέργειας: Ένας γεωθερμικός σταθμός χρησιμοποιεί έναν εναλλάκτη θερμότητας διπλού-περιβλήματος-για τη μεταφορά θερμότητας από το γεωθερμικό ρευστό 150 μοιρών στο μέσο εργασίας του Οργανικού Κύκλου Rankine (ORC), επιτυγχάνοντας απόδοση παραγωγής ενέργειας 18%, που είναι 40% υψηλότερη από αυτή των παραδοσιακών συστημάτων flash.

Συστήματα Θέρμανσης: Σε έργα θέρμανσης με ζεστό ξηρό βράχο, οι εναλλάκτες θερμότητας ελέγχουν τη θερμοκρασία του νερού εξόδου μέσω προσαρμογής μετατροπής συχνότητας και μειώνουν την κλιμάκωση με ένα online σύστημα καθαρισμού, διασφαλίζοντας ότι η απόδοση λειτουργίας κατά τη διάρκεια της περιόδου θέρμανσης παραμένει σταθερή πάνω από 85%.

Ως απάντηση στις υψηλότερες απαιτήσεις για ενεργειακή απόδοση και βιωσιμότητα στη νέα βιομηχανία ενέργειας, η τεχνολογία εναλλάκτη θερμότητας κελύφους και σωλήνων παρουσιάζει τρεις κύριες τάσεις:

Έξυπνη αναβάθμιση: Ενσωμάτωση τεχνολογιών υπολογιστών 5G + edge για την επίτευξη προσαρμογής παραμέτρων σε επίπεδο χιλιοστού του δευτερολέπτου-. Αφού ένα κέντρο δεδομένων εφάρμοσε ευφυείς εναλλάκτες θερμότητας, η ετήσια εξοικονόμηση ηλεκτρικής ενέργειας ξεπέρασε τα 8 εκατομμύρια kWh και η τιμή PUE μειώθηκε στο 1,15.

Εφαρμογή Πράσινων Υλικών: Ανάπτυξη τεχνολογίας βελτιωμένης μεταφοράς θερμότητας-νανορευστού για αύξηση του συντελεστή μεταφοράς θερμότητας κατά περισσότερο από 50%. χρησιμοποιώντας ανακυκλώσιμα υλικά κραμάτων για τη μείωση των εκπομπών άνθρακα καθ' όλη τη διάρκεια του κύκλου ζωής. Ένα χημικό έργο μείωσε το αποτύπωμα άνθρακα κατά 30% μετά την εφαρμογή.

Από τον ακριβή έλεγχο θερμοκρασίας του εξοπλισμού αιολικής ενέργειας μέχρι την εγγύηση ασφάλειας της αλυσίδας της βιομηχανίας ενέργειας υδρογόνου, από την κλιμακωτή χρήση ηλιακής θερμικής ενέργειας έως την αποτελεσματική ανάπτυξη γεωθερμικών πόρων, οι εναλλάκτες θερμότητας κελύφους και σωλήνων οδηγούν τη νέα βιομηχανία ενέργειας σε μια εποχή υψηλότερης ενεργειακής απόδοσης μέσω της τεχνολογικής καινοτομίας. Με τη εις βάθος ενσωμάτωση της επιστήμης των υλικών, του ευφυούς ελέγχου και της ολοκλήρωσης συστημάτων, αυτός ο παραδοσιακός εξοπλισμός θα συνεχίσει να αποδίδει νέα αξία στην παγκόσμια ενεργειακή μετάβαση και να παρέχει βασική τεχνική υποστήριξη για την οικοδόμηση ενός μέλλοντος μηδενικού-διοξειδίου του άνθρακα.

Οι εναλλάκτες θερμότητας GNEE, με ανακαλύψεις στην καινοτομία υλικών και ευφυείς τεχνολογίες, ενισχύουν βαθιά νέα ενεργειακά σενάρια όπως ο έλεγχος θερμοκρασίας της αιολικής ενέργειας, η ενεργειακή ασφάλεια υδρογόνου και η αποθήκευση ηλιακής θερμικής ενέργειας, καθιστώντας την αποτελεσματική ανταλλαγή θερμότητας βασικό υπομόχλιο για την απελευθέρωση της πράσινης αξίας της νέας ενέργειας. Εάν θέλετε να μάθετε για τους εναλλάκτες θερμότητας κελύφους και σωλήνων, παρακαλώεπικοινωνήστε μαζί μαςστέλνοντας ένα email στοglobal@gneesteels.com.
