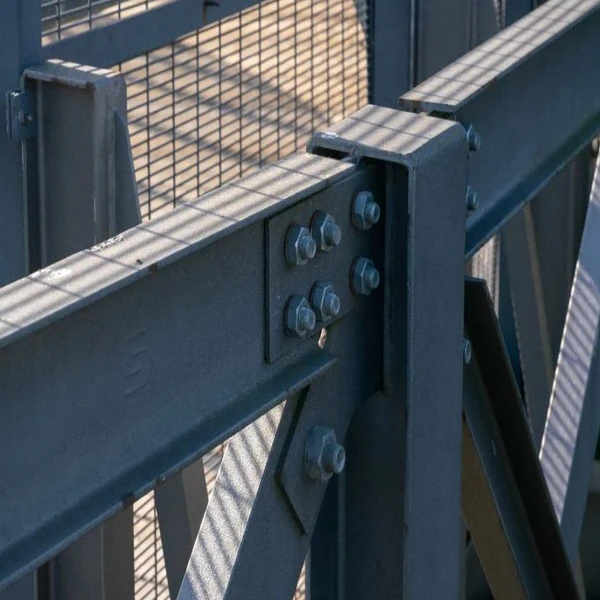

Κατασκευασμένα Χάλυβα Απλά Υποστηριζόμενα Δοκάρια για Κτίρια

Μια κατασκευασμένη απλά υποστηριζόμενη χαλύβδινη δοκός είναι ένα οριζόντιο φέρον μέλος-που στηρίζεται και στα δύο άκρα σε καρφιτσωμένες συνδέσεις που δεν μεταφέρουν ροπή κάμψης στα στηρίγματα, καθιστώντας τη δομή στατικά καθορισμένη με μια πλήρως προβλέψιμη διαδρομή φορτίου. Κατασκευασμένες από συγκολλημένα τμήματα H{- ή I{- ή προσαρμοσμένα τμήματα κουτιού, αυτές οι προκατασκευασμένες δοκοί μεταφέρουν φορτία δαπέδου και οροφής, φορτία δαπέδου ημιώροφου και φορτία καταστρώματος γέφυρας μικρών-ανοίγματος με εξαιρετική απόδοση υλικού για έργα ταχείας{5} EPC.

Επειδή η δοκός περιστρέφεται ελεύθερα στα άκρα της, δέχεται μεγαλύτερη απόκλιση από μια ροπή-συνδεδεμένη δέσμη, αλλά κατασκευάζει και εγκαθίσταται πολύ πιο οικονομικά. Παράγουμε απλά υποστηριζόμενες δοκούς και δοκούς σε Q235B, Q355B, S235JR, S355JR, A36 και A572 Grade 50 με αποδόσεις 345–355 MPa, συγκολλημένες με αυτόματη συγκόλληση με υποβρύχιο τόξο σε AWS D1.1 / EN 109 shot. ασταρωμένο ή{15}}γαλβανισμένο εν θερμώ.

 Στατικός προσδιορισμός διαδρομής φορτίου- καρφιτσωμένο και στα δύο άκρα, ροπή/διάτμηση ακολουθήστε την απλή ανάλυση κλειστής-φόρμας για ένα πλήρως προβλέψιμο σχέδιο.

 Αντοχή σε κάμψη & LTBΚατηγορία διατομής -, αντίσταση ροπής και πλευρικός-λυγισμός στρέψης που ελέγχθηκαν σύμφωνα με το AISC 360 / EN 1993-1-1.

 Διάτμηση & σχεδιασμός ιστοσελίδων- διάτμηση ιστού ανά AISC G / EN 1993-1-5; προστέθηκαν ενισχυτικά όπου διέπει ο λυγισμός/ακρωτηριασμός του ιστού.

 Εκτροπή λειτουργικότητας- ζωντανή-εκτροπή φορτίου στο όριο κώδικα μέσω αναλογίας εύρους/βάθους.

 Σεισμική & δυναμική απόκρισηΑπόδοση - πάνω από ~345 MPa με ολκιμότητα, ελεγμένη στα GB 50011.

 Ισχύοντα πρότυπα σχεδιασμού- GB 50017 / GB 50011 · AISC 360 · EN 1993-1-1.

Εξαιρετική απόδοση υλικού - >3× αντοχή σκυροδέματος-σε-βάρος. 15–20% μικρότερες τομές, χαμηλότερη θεμελίωση και κόστος πολιτικού.

Δυναμική-προσαρμοστικότητα φορτίουΑπόδοση - πάνω από 345 MPa με ολκιμότητα στον άνεμο/σεισμικό ανά GB 50011.

Ολόκληρη-αξία ζωής - modular demountable; >90% ανακυκλώσιμο, κόβοντας τα κατασκευαστικά απόβλητα πάνω από 60%.

Βιομηχανική κατασκευή- ±2 mm εργοστασιακή ανοχή. περικοπή στύσης ~40% για γρήγορη-τροχιά EPC.

Καρφιτσωμένη-οικονομία σύνδεσης- οι στατικά προσδιορισμένοι σύνδεσμοι είναι απλοί στην κατασκευή και βιδώνουν.

1. Κατασκευή Γέφυρας

Ιδανικό για γέφυρες μικρής-ανοιγόμενης. Τέτοιες κατασκευές γενικά συναρμολογούνται με συνδεδεμένες απλά υποστηριζόμενες δοκούς για να σχηματίσουν ένα σταθερό πλαίσιο, ικανό να μεταφέρει την κυκλοφορία οχημάτων και πεζών.

2. Οικοδομική Βιομηχανία

Οι δοκοί με απλή στήριξη χρησιμοποιούνται ευρέως για τη στήριξη συστημάτων δαπέδου και στέγης κατοικιών, εμπορικών και βιομηχανικών κτιρίων. Υιοθετούνται επίσης για κατασκευές-μεγάλων ανοιγμάτων όπως αποθήκες, αίθουσες και υπόστεγα.

3. Γερανοί

Αυτές οι δοκοί χρησιμεύουν ως μέλη στήριξης για μηχανισμούς ανύψωσης. Ως οριζόντια εξαρτήματα για καρότσια γερανού, εξασφαλίζουν ασφαλή και αποτελεσματική ανύψωση και μεταφορά φορτίων.

FAQ:

Πότε πρέπει να χρησιμοποιήσω μια απλά υποστηριζόμενη δέσμη αντί για μια σταθερή (στιγμή-συνδεδεμένη) δέσμη;

Χρησιμοποιήστε μια δοκό που υποστηρίζεται απλά (-συνδεδεμένη με καρφίτσα) για δευτερεύουσες δοκούς δαπέδου, στέγες αποθήκης και γέφυρες μικρής-ανοιγόμενης - στατικά καθορισμένες, φθηνότερες στην κατασκευή/εγκατάσταση, δέχεται μεγαλύτερη παραμόρφωση. Χρησιμοποιήστε σταθερή/ροπή-συνδεδεμένη για πρωτεύοντα πλαίσια και πλευρικά συστήματα υψηλής-ανόδου που χρειάζονται μειωμένη παραμόρφωση και συνέχεια ροπής.

Ποιες ποιότητες και τμήματα χάλυβα είναι διαθέσιμες και ποια είναι η αντοχή του σχεδιασμού;

Q235B, Q355B, S235JR, S355JR, ASTM A36 και A572 Βαθμού 50, σε τμήματα H-δοκού, I-δοκού ή προσαρμοσμένου συγκολλημένου κουτιού. απόδοση σχεδιασμού έως ~345–355 MPa με καλή ολκιμότητα.

Πώς επαληθεύεται η αντοχή σε κάμψη, διάτμηση και παραμόρφωση;

Η ταξινόμηση τομής, η αντίσταση της ροπής κάμψης, ο πλευρικός-στρεπτικός λυγισμός (LTB), η διάτμηση του ιστού και η απόκλιση λειτουργικότητας ελέγχονται σύμφωνα με το AISC 360 ή το EN 1993-1-1, με ενισχυτικά ιστού όπου διέπει ο λυγισμός/σχισμή. υπολογισμός που εκδόθηκε με σχέδια.

Ποια πρότυπα συγκόλλησης και NDT ισχύουν;

Αυτόματη συγκόλληση με υποβρύχιο τόξο (SAW) σε AWS D1.1 ή EN 1090. Πλήρης-διείσδυση και κρίσιμες συγκολλήσεις UT ή RT κατόπιν αιτήματος, με πιστοποιητικά WPS/PQR και συγκολλητή.

Τι αντιδιαβρωτική προστασία και τι χρόνο παράδοσης πρέπει να περιμένω;

Αστάρι/βαφή αμμοβολής Sa2.5 + ή γαλβανισμός εν θερμώ{{1} (ISO 1461 / ASTM A123, μεγαλύτερο ή ίσο με 85 μm). Χρόνος παράδοσης περίπου 25–45 ημέρες. μακριές δοκοί χωρίζονται ή αποστέλλονται με διασκορπιστές.

Παρέχετε πλήρη τεκμηρίωση και-επιθεώρηση τρίτου μέρους;

Ναι - MTC, αναφορές συγκόλλησης/NDT, αρχεία επίστρωσης και σχέδια καταστήματος/εγκατάστασης, με SGS / BV / TÜV-επιθεώρηση τρίτου μέρους κατόπιν αιτήματος.
