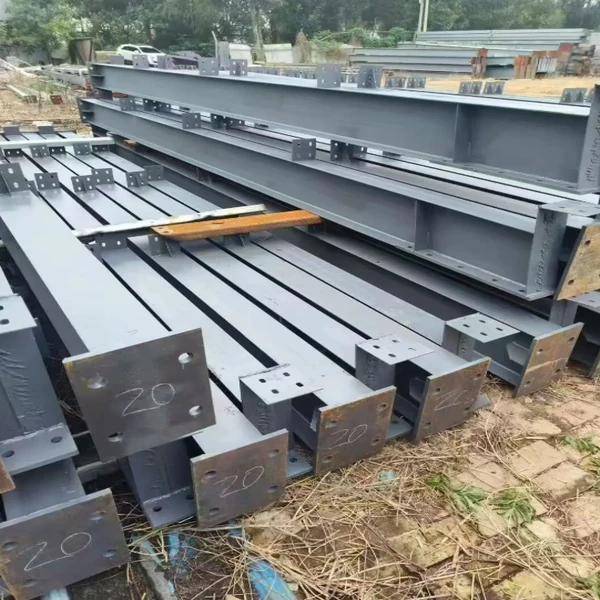

Η στήλη ανέμου είναι ένα κατακόρυφο δομικό μέλος που τοποθετείται στους ακραίους τοίχους (άκρα αετωμάτων) και στις ακραίες θέσεις ενός χαλυβουργείου και η δουλειά του είναι να αντιστέκεται στην πλευρική πίεση ανέμου στον τοίχο και να μεταφέρει το σύστημα επένδυσης. Όταν ο δυνατός άνεμος χτυπά το αέτωμα, τα πάνελ τοίχου περνούν πρώτα την πίεση στις περιφέρειες, οι περιφέρειες την δίνουν στις κολώνες ανέμου και κάθε στήλη ανέμου προωθεί μέρος αυτής της δύναμης μέχρι την οριζόντια στήριξη της οροφής μέσω μιας αρθρωτής άνω σύνδεσης και το υπόλοιπο προς τα κάτω στο θεμέλιο μέσω της πλάκας βάσης.
Κατασκευάζουμε κολώνες ανέμου σε Q355B με συγκόλληση με πλήρη-αυλάκωση διείσδυσης, προσφέρουμε κάθε κοινή διάταξη - πρόβολο, απλά υποστηριζόμενη και δομική στήλη - ώστε η τομή να επιλέγεται ανάλογα με το ύψος του τοίχου και την ταχύτητα του ανέμου και φινίρισμα εξαρτημάτων με αμμοβολή και ψευδάργυρο{4}πλούσιο/ελεύθερο σύστημα αντικόρωσης και εγκατάστασης σχέδια.
Μέθοδος διάταξης στήλης ανέμου
| Σχέδιο | Χαρακτηριστικά | Καλύτερη εφαρμογή |
|---|---|---|
| Τύπος δοκού προβόλου | Άκαμπτη στήλη-σύνδεση βάσης. το μέγεθος του τμήματος στις συνθήκες εργασίας. επάνω που συνδέεται με ελατήρια. | Ψηλά εργαστήρια όπου μια σταθερή βάση μειώνει το πραγματικό μήκος. |
| Απλά υποστηριζόμενος τύπος δοκού | Το κύριο πλαίσιο φέρει κατακόρυφα και εγκάρσια φορτία. Η στήλη ανέμου μεταφέρει μόνο διαμήκη άνεμο. ο βραχίονας χειρίζεται το διαμήκη φορτίο. | Ελαφριά πλαίσια πύλης: απλή καταπόνηση, μικρό τμήμα, χαμηλό κόστος. |
| Τύπος δομικής στήλης | Ενσωματώνεται στο σύστημα για να μεταφέρει τόσο δομικά όσο και αιολικά φορτία. | Πλαϊνά-πλαίσια που λεπταίνουν το τμήμα και κόβουν τον κύριο-χάλυβα του πλαισίου. |
Προδιαγραφές στήλης ανέμου
| Είδος | Προσδιορισμός |
|---|---|
| Όνομα στοιχείου | Κατασκευασμένη στήλη ανέμου (αέτωμα-τελική στήλη) |
| Κύριο υλικό | Q355B |
| Έντυπο ενότητας | Διατομή Η-θερμής έλασης/συγκολλημένης-, μεγέθους τοίχου και ταχύτητας ανέμου |
| Σύνδεση | Επάνω μέρος: ελατήριο / μακρύς-άρθρος υποδοχής. βάση: στερεωμένη ή καρφιτσωμένη με πλάκα βάσης & μπουλόνια αγκύρωσης |
| Επιφάνεια | Shot blast Sa2.5,-πλούσιο αστάρι σε ψευδάργυρο, τελική επίστρωση πολυουρεθάνης |
| Κατασκεύασμα | Κοπή CNC, διάτρηση, συγκόλληση με αυλάκι πλήρους-διείσδυσης |
| Συγκόλληση | Συγκόλληση με υποβρύχιο τόξο (SAW) / αυτόματη συγκόλληση |
| Λογισμικό σχεδιασμού | AutoCAD · PKPM · MTS · 3D3S · Tarch · Tekla Structures |
| Υπηρεσία | Σχεδιασμός, κατασκευή και εγκατάσταση. δωρεάν σχέδια σχεδίασης και εγκατάστασης |
| Συσκευασία | Containerized (40/20GP, 40HQ, 40OT), dunnage & crating |
Πλεονεκτήματα της στήλης ανέμου
1. Αντέχετε απευθείας οριζόντια φορτία ανέμου σε τοίχους αετωμάτων (ή πλευρικούς τοίχους)
Όταν ο δυνατός άνεμος δρα πλευρικά στο κτίριο του εργαστηρίου, τα χρωματιστά χαλύβδινα πάνελ τοίχου μεταφέρουν πρώτα την πίεση του ανέμου σε τεγίδες, οι οποίες στη συνέχεια μεταφέρουν τα φορτία σε κολώνες που αντέχουν-. Λειτουργώντας ως άκαμπτο χαλύβδινο πλαίσιο, οι κολώνες που είναι ανθεκτικές στον άνεμο-αντέχουν αποτελεσματικά τα συγκεντρωμένα φορτία ανέμου.
2. Μεταφέρετε αξιόπιστα τα φορτία ανέμου στη δομή της οροφής και στο θεμέλιο
Η κορυφή της κολόνας αρθρώνεται σε δοκούς οροφής (ή δοκούς οροφής) μέσω ελασμάτων ελατηρίου ή ακραίων πλακών, μεταδίδοντας μέρος της δύναμης ανέμου προς τα πάνω στο σύστημα οριζόντιας στήριξης της οροφής. Η βάση της στήλης είναι αγκυρωμένη στο θεμέλιο, μεταφέροντας την υπόλοιπη δύναμη του ανέμου απευθείας στο έδαφος. Αυτό σχηματίζει μια πλήρη διαδρομή μεταφοράς φορτίου:τεγίδες τοίχου → αντιανεμικές-κολώνες → δομή στέγης / θεμέλιο.
3. Ελέγξτε την-επίπεδη παραμόρφωση των πάνελ τοίχου και εξασφαλίστε τη συνολική δομική ακαμψία
Οι μετρήσεις πεδίου δείχνουν ότι σε συνθήκες ανέμου Βαθμού 10, η εκτροπή των τοίχων αετωμάτων χωρίς-ανθεκτικές κολώνες στον άνεμο μπορεί να υπερβεί το καθορισμένο όριο-του κωδικού περισσότερο από 5 φορές. Μετά την εγκατάσταση στύλων-ανθεκτικών στον άνεμο με κατάλληλες διατομές, η απόκλιση του τοίχου ελέγχεται εντός 3 mm, πολύ κάτω από το επιτρεπόμενο όριο των 15 mm. Αυτό μειώνει σημαντικά τη δόνηση του τοίχου και τον κίνδυνο ζημιάς στα υλικά του περιβλήματος
Βασικές εφαρμογές της στήλης ανέμου
Βιομηχανικά Εργοστάσια & Εργοστάσια: Λειτουργεί ως το κύριο πλευρικό στήριγμα για τους τοίχους των αετωμάτων σε δομές πλαισίου πύλης για να αντιστέκεται στην υψηλή πίεση ανέμου.
Αποθήκες-μεγάλης κλίμακας:Παρέχει ένα σταθερό κατακόρυφο πλαίσιο για περιφέρειες τοίχων και συστήματα μεταλλικής επένδυσης-μεγάλης επιφάνειας.
Κτίρια ευρείας-έκτασης:Απαραίτητο για υπόστεγα, στάδια και εκθεσιακά κέντρα για την ενίσχυση της δομικής ακεραιότητας του άκρου-τοίχου.
Εμπορικά Συγκροτήματα: Χρησιμοποιείται σε εμπορικά κέντρα και πύργους γραφείων ως μέρος του συστήματος αντίστασης πλευρικής δύναμης για εξωτερικούς φακέλους.
Διαδικασία Παραγωγής & Σύστημα Ποιότητας
Ροή Παραγωγής
Σχεδιασμός λεπτομέρειας- αναλυτικά στο Tekla από το μοντέλο πλαισίου.
Επαλήθευση υλικού- Q355B με πιστοποιητικό μύλου.
Τομή- Κοπή CNC ιστού και φλαντζών.
Συναρμολόγηση & συγκόλλησηΤο - H-τμήμα δημιουργήθηκε και συγκολλήθηκε με αυτοματοποιημένο SAW.
ΊσιωμαΤο μηχάνημα ισιώματος φλάντζας - διορθώνει την παραμόρφωση.
Κατεργασία ακριβείας- τελική-φρεζάρισμα προσώπου και διάτρηση CNC.
Επιφανειακή επεξεργασία- shot blast Sa2.5,-πλούσιος σε ψευδάργυρο και πολυουρεθάνη.
Τελικό QC & συσκευασία- έλεγχος διαστάσεων, NDT, σήμανση.
Ποιοτικός Έλεγχος & Επιθεώρηση
Ιχνηλασιμότητα υλικού- Πιστοποιητικό μύλου Q355B και ιχνηλασιμότητα παρτίδων.
Ακεραιότητα συγκόλλησης- πλήρους-συγκολλήσεις με αυλάκι διείσδυσης, UT σε κρίσιμες συγκολλήσεις, έλεγχος ευθύτητας.
Ακρίβεια σύνδεσης- τελική-επιπεδότητα προσώπου και θέσεις οπών σε κόμβους με διάτρηση CNC-.
Έλεγχος επίστρωσης- Το DFT μετρήθηκε σύμφωνα με τις προδιαγραφές.
Τρίτο-μέρος- SGS / BV / TÜV κατόπιν αιτήματος.
Συσκευασία & Αποστολή Στήλης Wind
| Είδος | Λεπτομέρεια |
|---|---|
| Συσκευασία | Ξύλινη μπουνιά μεταξύ των μελών. μικρά κομμάτια σε ξύλινα τελάρα. |
| Μεταφορά | Δοχείο σε 40/20GP, 40HQ ή 40OT. στοίβαξη βάσει προδιαγραφών, ασφαλισμένο το φορτίο. |
| Χρόνος παράδοσης | Επιβεβαίωση βάσει χρονοδιαγράμματος (συνήθως 15–30 ημέρες μετά την έγκριση της κλήρωσης). |
| Βαθμολόγηση | Αριθμοί τεμαχίων που ταιριάζουν με το σχέδιο στύσης. |
| Έγγραφα αποστέλλονται | Λίστα συσκευασίας, τιμολόγιο, MTC, έκθεση συγκόλλησης/NDT, σχέδια σχεδίασης και ανέγερσης. |
FAQ:
Πώς διαφέρει μια στήλη ανέμου από μια κανονική στήλη πλαισίου;
Μια στήλη κύριου πλαισίου φέρει κατακόρυφο φορτίο οροφής και-δράση πλαισίου επιπέδου. μια στήλη ανέμου στο άκρο του αετώματος αντιστέκεται κυρίως στον οριζόντιο άνεμο τοίχου και λαμβάνει ελάχιστο ή καθόλου κατακόρυφο φορτίο πλαισίου, επομένως μπορεί να είναι μικρότερο και ελαφρύτερο.
Ποιος σχεδιάζει τη στήλη ανέμου και ποιος-κωδικός φορτίου ανέμου χρησιμοποιείται;
Σχεδιάζουμε σύμφωνα με το GB 50009 / GB 51022 (Κίνα) ή το AISC 360 / EN 1993 (διεθνές) χρησιμοποιώντας βασική πίεση ανέμου, συντελεστή σχήματος και επιφάνεια τοιχώματος παραπόταμου. Ένα δωρεάν πίνακα σχεδίασης και επιλογής συνοδεύεται από την ερώτησή σας.
Πρόβολος, απλά υποστηριζόμενη ή δομική στήλη - ποια διάταξη;
Ψηλά εργαστήρια: πρόβολος (σταθερή βάση). ελαφριά πλαίσια πύλης: απλά υποστηρίζονται (μικρότερο τμήμα, χαμηλό κόστος). η πιο λεπτή πλευρά-στήλες πλαισίου: δομική-διάταξη στήλης.
Πώς συνδέεται το πάνω μέρος και πόσα μπουλόνια αγκύρωσης στη βάση;
Επάνω μεντεσέδες μέσα από ελατήρια/μακριές-πλάκες σχισμής στην οροφή. Η βάση χρησιμοποιεί περίπου 4-8 μπουλόνια στερεωμένα ή 2-4 μπουλόνια καρφιτσωμένα, παρέχονται λεπτομέρειες.
Τι εκτροπή ανέμου μπορεί να επιτευχθεί;
Μετατόπιση -στο επάνω μέρος της στήλης εντός H/250 (GB 51022) ή H/400 (AISC 360), επαληθευμένη στο Tekla, διατηρώντας χαμηλά την εκτροπή του αετώματος και τη δόνηση της επένδυσης.
Μόνο στήλη ανέμου ή ολόκληρο το πακέτο πλαισίου της πύλης-;
Και οι δύο - κολώνες ανέμου μόνες τους ή ένα πλήρες πακέτο (πλαίσια, τεγίδες, περιφέρειες, σιδεράκια) αποστέλλονται μαζί σε δοχεία HQ/OT 40', προ-συναρμολογημένα.
